PC осцилоскопи и мешани сигнални осцилоскопи

Моќност, преносливост и перформанси

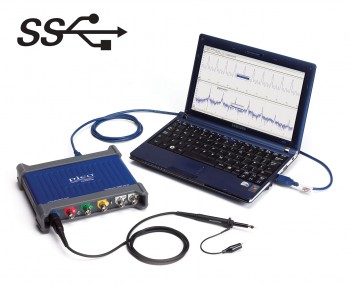

Осцилоскопите за компјутер напојувани со USB од серијата PicoScope 3000 се мали, лесни и преносливи и лесно можат да се вметнат во торбичка за лаптоп додека нудат низа спецификации со високи перформанси.

Овие осцилоскопи нудат 2 или 4 аналогни канали и вградена функција / произволен генератор на бранови. Моделите MSO додаваат 16 дигитални канали. Клучни спецификации за изведба:

• Аналоген пропусен опсег од 200 MHz

• 1 GS/s земање примероци во реално време

• 512 MS бафер меморија

• 100.000 бранови форми во секунда

• 16-канален логички анализатор (MSO модели)

• Произволен генератор на бранови

• Поврзан и напојуван USB 3.0

• Сериско декодирање и тестирање со маски како стандард

• Софтвер за Windows, Linux и Mac

Поддржани од напредниот софтвер PicoScope 6, овие уреди нудат идеален, рентабилен пакет за многу апликации, вклучувајќи дизајн, истражување, тестирање, едукација, сервис и поправка на вградени системи.

Висок пропусен опсег и стапка на земање примероци

И покрај компактната големина и ниската цена, нема компромиси за перформансите со опсег до 200 MHz. Овој пропусен опсег е усогласен со стапка на земање примероци во реално време до 1 GS/s, што овозможува детално прикажување на високи фреквенции. За повторливи сигнали, максималната ефективна стапка на земање примероци може да се зголеми на 10 GS/s со користење на режимот Еквивалентно временско земање примероци (ETS).

Другите осцилоскопи имаат високи максимални стапки на земање примероци, но без длабока меморија тие не можат да ги одржат овие стапки на долги временски бази. Серијата PicoScope 3000 нуди длабочини на меморија до 512 милиони примероци, повеќе од кој било друг осцилоскоп во овој опсег на цени, што му овозможува на PicoScope 3406D MSO да зема примероци со 1 GS/s до 50 ms/ div (вкупно снимање 500 ms време).

Управувањето со сите овие податоци бара некои моќни алатки. Има збир на копчиња за зумирање, плус прозорец за преглед кој ви овозможува да зумирате и да го репозиционирате екранот со едноставно влечење со глувчето или екранот на допир. Можни се фактори за зумирање од неколку милиони. Другите алатки, како што се баферот на брановидни форми, тестот за ограничување на маската, сериското декодирање и забрзувањето на хардверот работат со длабоката меморија што ја прави серијата PicoScope 3000 некои од најмоќните осцилоскопи на пазарот.

Способност за мешан сигнал / логички анализатор

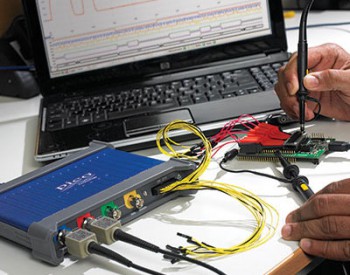

Осцилоскопите со мешан сигнал од серијата PicoScope 3000D вклучуваат 16 дигитални влезови за да можете да гледате дигитални и аналогни сигнали истовремено.

Дигиталните влезови може да се прикажат поединечно или во именувани групи со бинарни, децимални или хексадецимални вредности прикажани на приказ во стил на магистрала. За секоја 8-битна влезна порта може да се дефинира посебен логички праг од –5 V до +5 V. Дигиталниот активирач може да се активира со која било шема на битови комбинирана со изборна транзиција на кој било влез. Напредните логички предизвикувачи може да се постават или на аналогните или на дигиталните влезни канали или на двата за да се овозможи сложено активирање на мешан сигнал.

Дигиталните влезови даваат дополнителна енергија на опциите за сериско декодирање. Можете да декодирате сериски податоци на сите аналогни и дигитални канали истовремено, давајќи ви до 20 канали на податоци. На пример, можете да дешифрирате повеќе SPI, I²C, CAN bus, LIN магистрала и FlexRay сигнали во исто време!

Декодирање на сериски автобуси и анализа на протокол

PicoScope може да декодира 1-Wire,АРИНЦ 429,CAN & CAN FD,BroadR-Reach (100BASE-T1),ДАЛИ,DCC, DMX512, Ethernet 10Base-T и 100Base-TX,  FlexRay,I²C, I²S, LIN, PS/2,Манчестер, MIL-STD-1553 (бета),МОДБУС,ИСПРАТЕНО,СПИ,UART (RS-232 / RS-422 / RS-485), и USB 1.1 протокол податоци како стандард, со повеќе протоколиво развој и достапни во иднина со бесплатни надградби на софтверот.

Графиконформатот ги прикажува декодираните податоци (во хексадецимален, бинарен, децимален или ASCII) во формат за тајминг на магистралата за податоци, под брановиот облик на заедничка временска оска, со рамки за грешки означени со црвено. Овие рамки може да се зумираат за да се испитаат проблемите со бучавата или интегритетот на сигналот.

Табелаформатот прикажува листа на декодирани рамки, вклучувајќи ги податоците и сите знаменца и идентификатори. Може да поставите услови за филтрирање за да ги прикажувате само рамките што ве интересираат или да пребарувате рамки со одредени својства. Опцијата за статистика открива повеќе детали за физичкиот слој како што се времињата на рамката и нивоата на напон. PicoScope може да увезе и табела за декодирање на податоците во текстуални низи дефинирани од корисникот.

Произволен генератор на бранови и функции

Сите единици на PicoScope 3000D имаат вграден генератор на функции (синус, квадрат, триаголник, ниво на DC, бел шум, PRBS итн.) на предната плоча. Моделите PicoScope 3000D MSO го имаат конекторот на задниот панел.

Како и основните контроли за поставување на ниво, поместување и фреквенција, понапредните контроли ви овозможуваат да метнете низ опсег на фреквенции. Во комбинација со опцијата за задржување на врвот на спектарот, ова е моќна алатка за тестирање на одговорите на засилувачите и филтрите.

Алатките за активирање дозволуваат да се емитуваат еден или повеќе циклуси на брановидна форма кога се исполнети различни услови, како што е активирањето на опсегот или неуспехот на тестот за ограничување на маската.

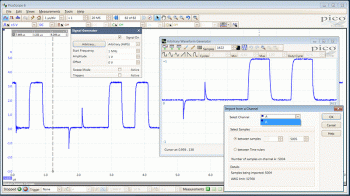

Вклучен е и 14 битен 80 MS/s произволен генератор на бранови форми (AWG). Брановите форми AWG може да се креираат или уредуваат со помош на вградениот уредувач AWG, да се увезуваат од траги од осцилоскоп или да се вчитаат од табела.

Повеќе информации за Произволен генератор на бранови форми (AWG) >>

>

FFT анализатор на спектарот

Приказот на спектарот ја исцртува амплитудата наспроти фреквенцијата и е идеален за пронаоѓање на шум, преслушување или изобличување во сигналите. Анализаторот на спектарот во PicoScope е од типот на брза фуриеова трансформација (FFT), кој, за разлика од традиционалниот анализатор на флексибилен спектар, може да го прикаже спектарот на една бранова форма што не се повторува.

Целосниот опсег на поставки ви дава контрола врз бројот на опсег на опсег (FFT канти), типови на прозорци, скалирање (вклучувајќи лог/лог) и режими на прикажување (моментално, просечно или максимално задржување).

Можете да прикажете повеќе прегледи на спектарот заедно со осцилоскопските прикази на истите податоци. На екранот може да се додаде сеопфатен сет на автоматски мерења на доменот на фреквенција, вклучувајќи THD, THD+N, SNR, SINAD и IMD. Тестот за ограничување на маската може да се примени на спектар и можете дури и да ги користите режимот AWG и спектарот заедно за да извршите анализа на скаларна мрежа.

Интегритет на сигналот

Повеќето осцилоскопи се изградени според нивната цена. PicoScopes се изградени според спецификацијата.

Внимателниот дизајн и заштитата на предниот дел го намалуваат шумот, презборувањето и хармоничното изобличување. Години на искуство во дизајнот на осцилоскоп може да се види во подобрената рамност на пропусниот опсег и ниското изобличување.

Горди сме на динамичните перформанси на нашите производи и за разлика од повеќето производители на осцилоскопи ги објавуваат нашите спецификации во детали. Резултатот е едноставен: кога испитувате коло, можете да верувате во брановата форма што ја гледате на екранот.

USB поврзување

УСБ-врската не само што овозможува брзо стекнување и пренос на податоци, туку и го прави брзо и лесно печатење, копирање, зачувување и испраќање е-пошта на вашите податоци од теренот. Напојувањето преку USB ја отстранува потребата од носење на големо надворешно напојување, што го прави комплетот уште попренослив за инженерот во движење.
